Nauja termovizorių vaizdo gerinimo programa NI2

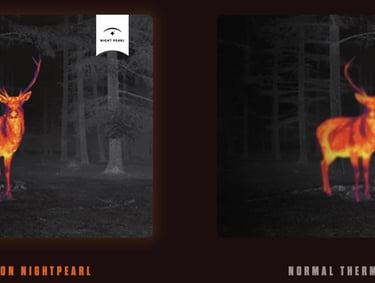

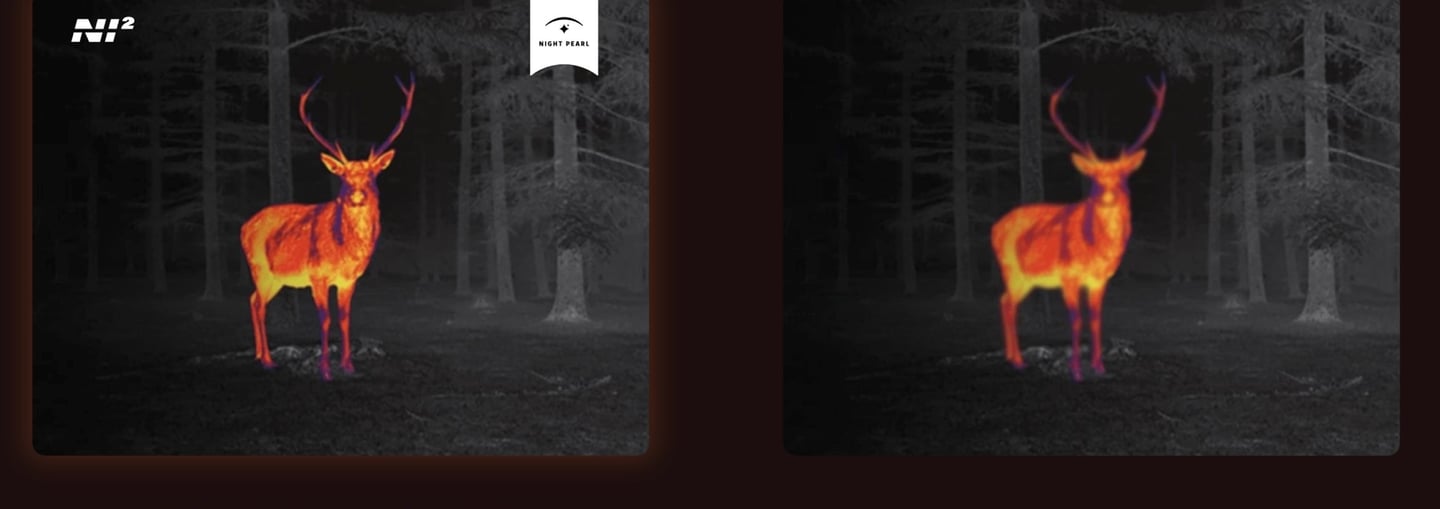

Dar daugiau ryškumo, dar geresnis vaizdas, dar lengvesnis objektų atpažinimas su pagerinta termovizorių vaizdo gerinimo programa NI2.

NI2 programa tai:

Atnaujinta „VOx“ (Vanadium Oxide) šiluminio jutiklio technologija idealiai perteikianti vaizdą. Visiškoje tamsoje vaizdus užfiksuoja itin detaliai.

Naujoji lengva ir itin jautri 12 μm jutiklio matrica.

NETD net <25 mk (kai rinkoje dažniausiai giriamasi gerais rezaultatais pasiekiamais su <40mk) užtikrina nepriekaištingai detalų atpažinimą net sudėtingiausiomis oro sąlygomis, bus išryškinti net mažiausi temperatūros skirtumai. (Daugiau apie NETD).

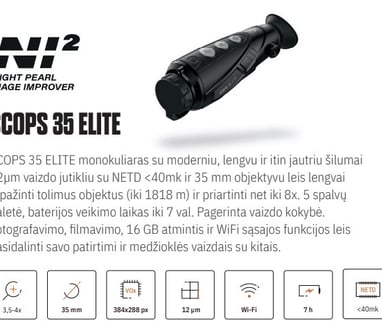

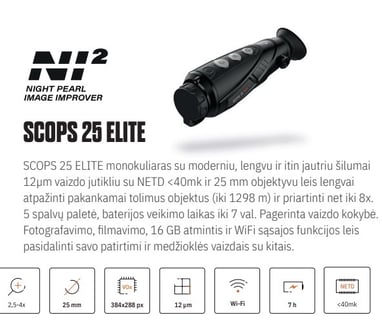

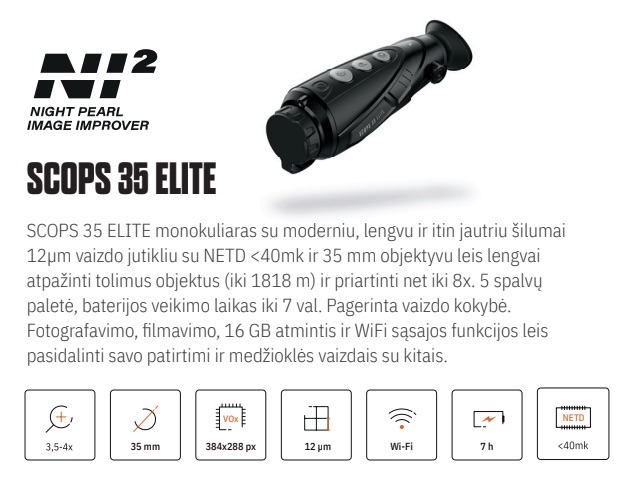

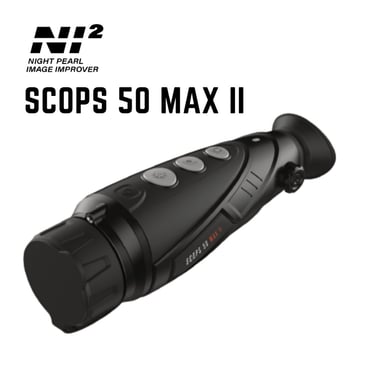

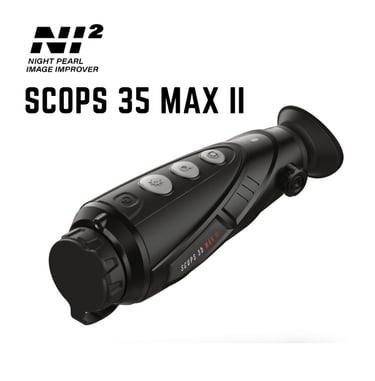

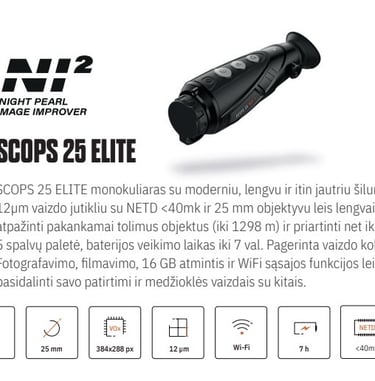

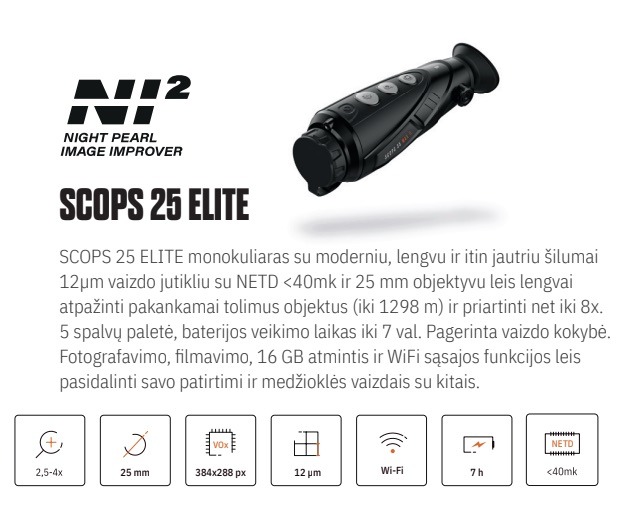

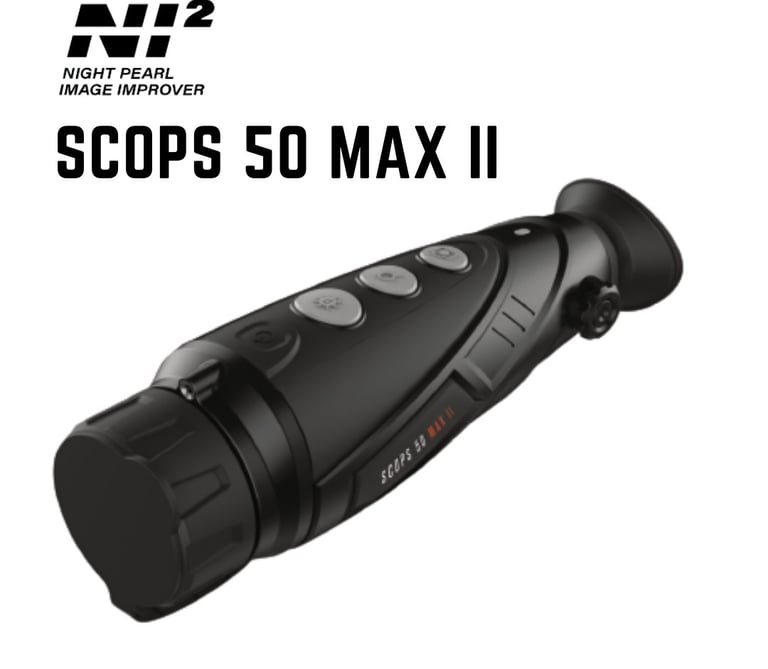

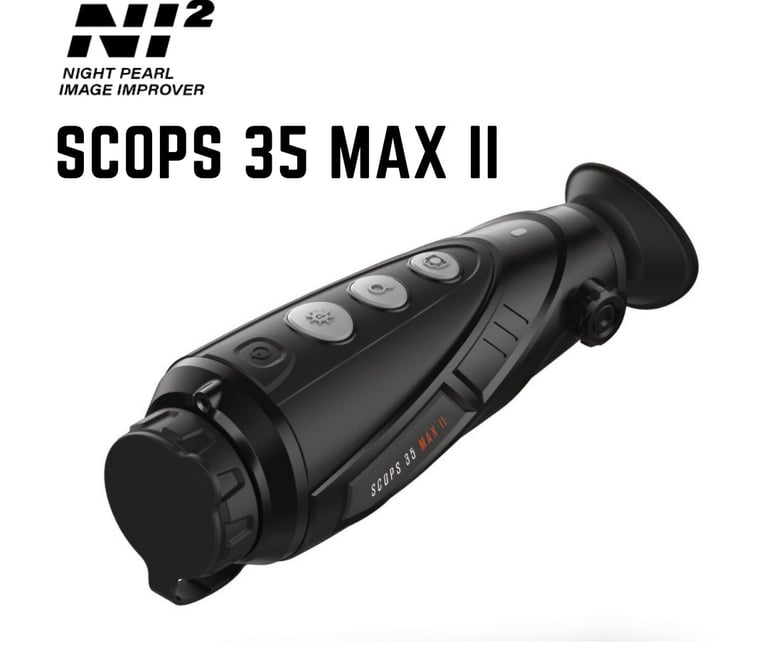

Night Pearl termovizorių modeliai su atnaujinta NI2 vaizdo gerinimo programa

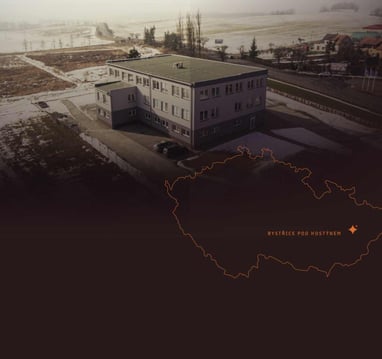

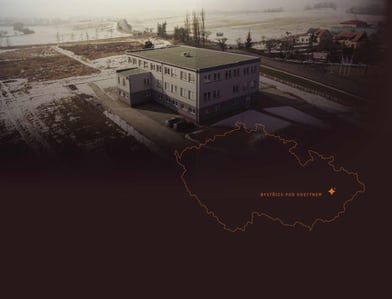

Naujoji programa sukurta Night Pearl prekinio ženklo gamykloje Čekojoje, kur atliekamas šių termovizorių (kaip ir kitų termovizorių, tokių kaip Infiray, Pulsar) garantinis aptarnavimas.

Ką medžiotojui reiškia gera vaizdo kokybė? Profesionalus medžiotojas iš kokybiškos medžioklės įrangos tikisi, kad ji padės ne tik, sumedžioti, bet ir mėgautis medžioklės procesu, kol jo technika nudirbs už jį sudėtingą ir svarbų darbą, perteiks kokybišką vaizdą, kad būtų paprasta, greita ir patogu atrinkti tinkamus objektus medžioklei. Todėl toks svarbus yra ypatingas jautrumas temperatūrų skirtumui, kad net prastomis oro sąlygomis (kai tarkim šlapio elnio kailio temperatūra tampa artima aplinkos oro temperatūrai) būtų aptiktas net menkiausias temperatūrų skirtumas, o aptikus galima būtų, kuo tiksliau ir kuo greičiau įvertinti svarbias detales iki sprendimo daryti šūvį ar ne.

Termovizoriai su itin jautriu ir našiu Vox šiluminiu jutikliu (mikrobolometru) leidžia mėgautis itin aiškiais vaizdais, ryškiomis detalėmis. Tai leidžia atpažinti objektus iš toliau ir lengviau įvertinti jo ypatumus. VOx jutikliai yra šiuo metu jautriausi rinkoje. Su jais galima aptikti mažiausią temperatūros skirtumą, kas yra labai svarbu termoviziniams įrengimams ir sėkmingai medžioklei. Vox jutiklio varža yra maždaug 100Kohm tipiškam rezistoriui. 100Kohm rezistorius praleidžia didesnę srovę, bet prie tos pačios įtampos, todėl šiluminis triukšmas yra stipriai mažesnis. Matrica su 12 mikronų sensoriumi yra lengvesnė ir mažesnė. 12 μm sensorius leidžia aptikti 40% tolimesnius objektus nei 17 μm, tuo pačiu užtikrinant 0,05 ° C jautrumą ir įrenginio kompaktiškumą dėl savo lengvumo.

Matomas vaizdas yra detalesnis, kai šilumos jutiklio ir ekrano skiriamoji geba yra artimos ar vienodos. Jei jutiklio skiriamoji geba mažesnė nei ekrano, vadinasi vaizdas yra išdidintas nuo šilumos jutiklio skiriamosios gebos iki ekrano skiriamosios gebos. Didinant vaizdą mažėja detalumas. Kad detalumas nesumažėtų, o perteikiamas vaizdas ekrane būtų lengviau matomas jį išdidinant, pasitelkiamos visos naujausios technologijos vaizdo detalumui ir išgauti.

Kodėl termovizoriai su VOx jutikliais turi mažesnius objektyvus? Pirmiausiai dėl termovizoriaus kompaktiškumo: didelė kamera būtų nepatogi ir sunki nešiotis, naudotis.  Termovizorių objektyvai skiriasi nuo įprastų fotoaparatų objektyvų. Kadangi stiklas prastai perduoda infraraudonąją spinduliuotę, termovizorių objektyvų lešiai gaminami iš germanio. Germanis yra labai brangus, pilkšvas kietas mineralas. Jo kristalinė struktūra – tokia pati, kaip deimanto. Grynas germanis yra labai laidus bei difraguoja infraraudonuosius spindulius, todėl yra naudojamas infraraudonųjų spindulių detektoriuose ir panašiuose prietaisuose. Šis brangus metalas gamintojus skatina rinktis mažesnio diametro objektyvus, kad produktai netaptų itin brangiais. Aukštesnės kokybės produktų kameros dydis kompensuojamas didesne diafragma (geresnis šilumos pralaidumas).

Kitas šiluminio jutiklio kokybės parametras NETD – triukšmui ekvivalentiškas temperatūrų skirtumas (noise equivalent temperature difference), arba temperatūrinis jautrumas, kuris matuojamas milikelvinais (mK). Veikimo metu šilumos detektorius fiksuoja ne tik naudingą objekto šiluminės spinduliuotės signalą, bet ir pašalinį triukšmą, kuris trukdo formuoti kokybišką vaizdą. Kai triukšmas yra lygus mažiausiam temperatūrų skirtumui, kuris gali būti išmatuotas, šiluminis detektorius nebegali atskirti naudingo šiluminio signalo nuo triukšmo, o vaizde esantis objektas susilieja su fonu arba kitais objektais ir tampa neįžiūrimas. Paprastai kalbant, jei po lietaus stebimas žvėris yra šlapias, kaip ir jį supanti aplinka, jis matomas neryškiai. Tai yra todėl, kad žvėries paviršiaus temperatūra yra tokia pati kaip ir aplinkos. Kuo didesnis triukšmo lygis, tuo didesnis detektoriaus NETD parametras (jo vertė milikelvinais) ir tuo blogiau detektorius sugeba atskirti mažus temperatūrų skirtumus. Kuo mažesnė NETD vertė, nurodyta milikelvinais, tuo geriau jutiklis gali fiksuoti nedidelius stebimų objektų temperatūrų skirtumus. Tad <40 mK  vertinams puikiai, <25 mK itin puikiai. Esant minimaliems objektų temperatūrų skirtumams, ypač per lietų, rūką, kai šalta, mažesnę NETD vertę turintis termovizorius gali parodyti kokybiškiau ir vaizdą medžiotojui pateikti informatyvesnį. NETD yra vienas svarbesnių parametrų kuris nusako, jautrumą šilumai ir kaip gerai tas skirtumas bus matomas.

Vaizdo atnaujinimo dažnis rodo, kaip greitai atsinaujina rodomas vaizdas, t.y. kaip dažnai ir kaip greitai ekrane rodomas turinys atsinaujina. Matuojamas hercais (Hz). Atnaujinimo dažnis reiškia, kiek kartų per kiekvieną sekundę atnaujinamas vaizdas. Tad 50 Hz reiškia, kad vaizdas atnaujinamas 50 kartų per sekundę. Greitesnis atnaujinimo laikas taip pat reiškia ir mažesnį uždelsimą, vaizdas mažiau ištempiamas. Kai vaizdo atnaujinimo dažnis 60 Hz - vaizdo atnaujinimas trunka 16,6 milisekundės. Dėl didesnio atnaujinimo dažnio judantis turinys atrodo sklandžiau ir aiškiau. Aukštas 50 Hz (PAL)/ 60 Hz (NTSC) vaizdo atnaujinimo dažnis užtikrins, kad bus pagauti visi kadrai net dinamiškai kintant sąlygoms, judant objektui, vaizdas nebus ištempiamas, rodomas sklandžiai ir be trigdžių.

Ekrano rezoliucija - įrenginių ekrano taškų, telpančių vertikalia ir horizontalia kryptimi, skaičiaus sandauga. Ją nusako formuojamo ekrano taško dydis. Kuo didesnė skiriamoji geba, tuo aiškesnis kontūras, geresnis vaizdo matomumas ekrane. Paprastai skiriamoji geba išreiškiama pločio ir aukščio vienetų sandauga, kuri užrašoma kaip plotis × aukštis, kur vienetai yra pikseliai. Pavyzdžiui, „1024 × 768“ reiškia, kad vaizdo plotis yra 1024 pikselių, o aukštis – 768 pikselių.

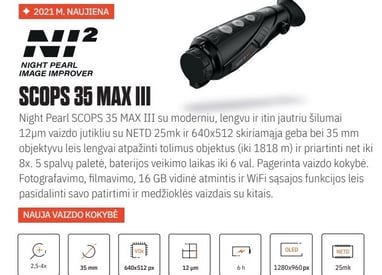

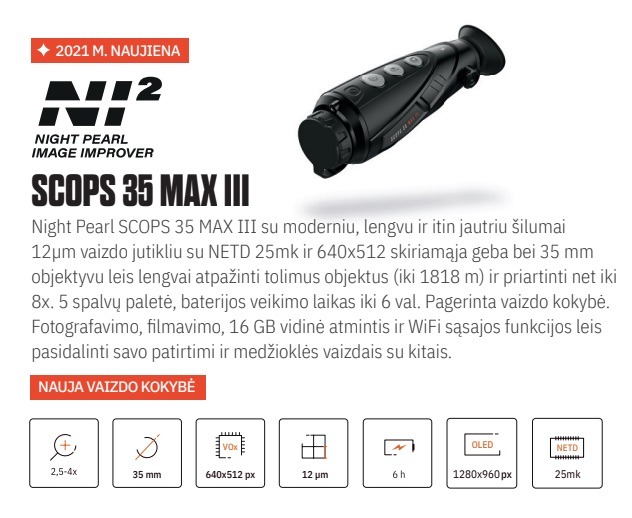

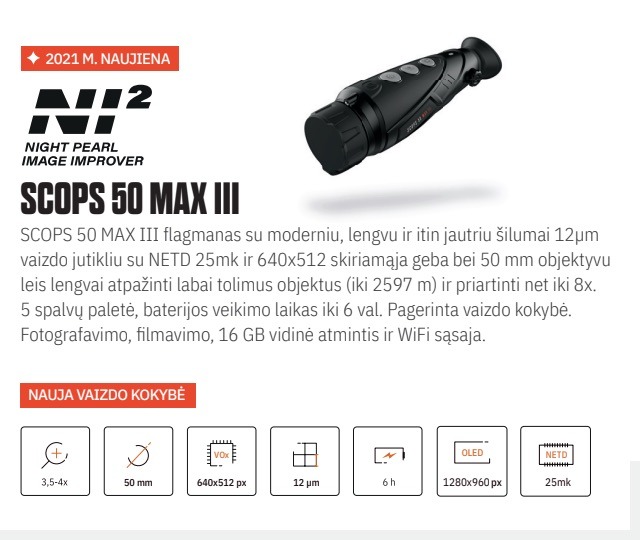

Naujasis 1024x768 HD OLED (Organic Light Emitting Diode) ekranas (SCOPS 35 MAX III ir SCOPS 50 MAX III) dar geriau perteikia spalvas, taupo energiją ir užtikrina didelio kontrasto vaizdą, greitą veikimą bei vaizdo aiškumą ir sklandumą stebint judančius objektus arba naudojantis prietaisu šalto oro sąlygomis. OLED patrauklūs tuo, kad vartoja žymiai mažiau energijos ir yra žymiai kompaktiškesni bei atsparesni išoriniam poveikiui. Verta paminėti ir žymiai geresnę atvaizdavimo kokybę, spalvų sodrumą bei didesnę spalvų gamą.
